监控扩音器 ​

实际使用效果展示 ​

一.监控扩音器是什么? ​

监控扩音器是监控摄像头的外置扩音器,用于监控摄像头声音的扩音. 大部分的带有音频对讲功能的监控摄像头,其音频外放功率都很小,只是近距离才能听到声音,而且音质很差. 所以需要一个扩音器来扩音,提高声音的可听性. 监控外置扩音器的音频功率一般在100W左右,可以满足大部分的监控摄像头使用.

二.为什么需要监控扩音器? ​

对于一般的家用需求而言,监控摄像头已经足够了,但是对于一些特殊的需求,就需要一个扩音器来扩音,提高声音的可听性.

直接使用一个小的有源扩音器不行吗?为什么要使用专门的扩音器呢? ​

因为监控摄像头输出的音频信号,并不是一般的模拟信号,而是数字PWM信号,这种信号直接接入小的有源扩音器,会导致信号失真,音质变差. 所以需要专门的扩音器来扩音. 而专门的扩音器,通过特殊的电路设计,可以处理这些PWM信号,模拟原始的音频信号,达到扩音的目的.

主要面向对象: ​

  • 学校教室监控
  • 工厂车间监控
  • 医院监控

三.监控扩音器的主要配件? ​

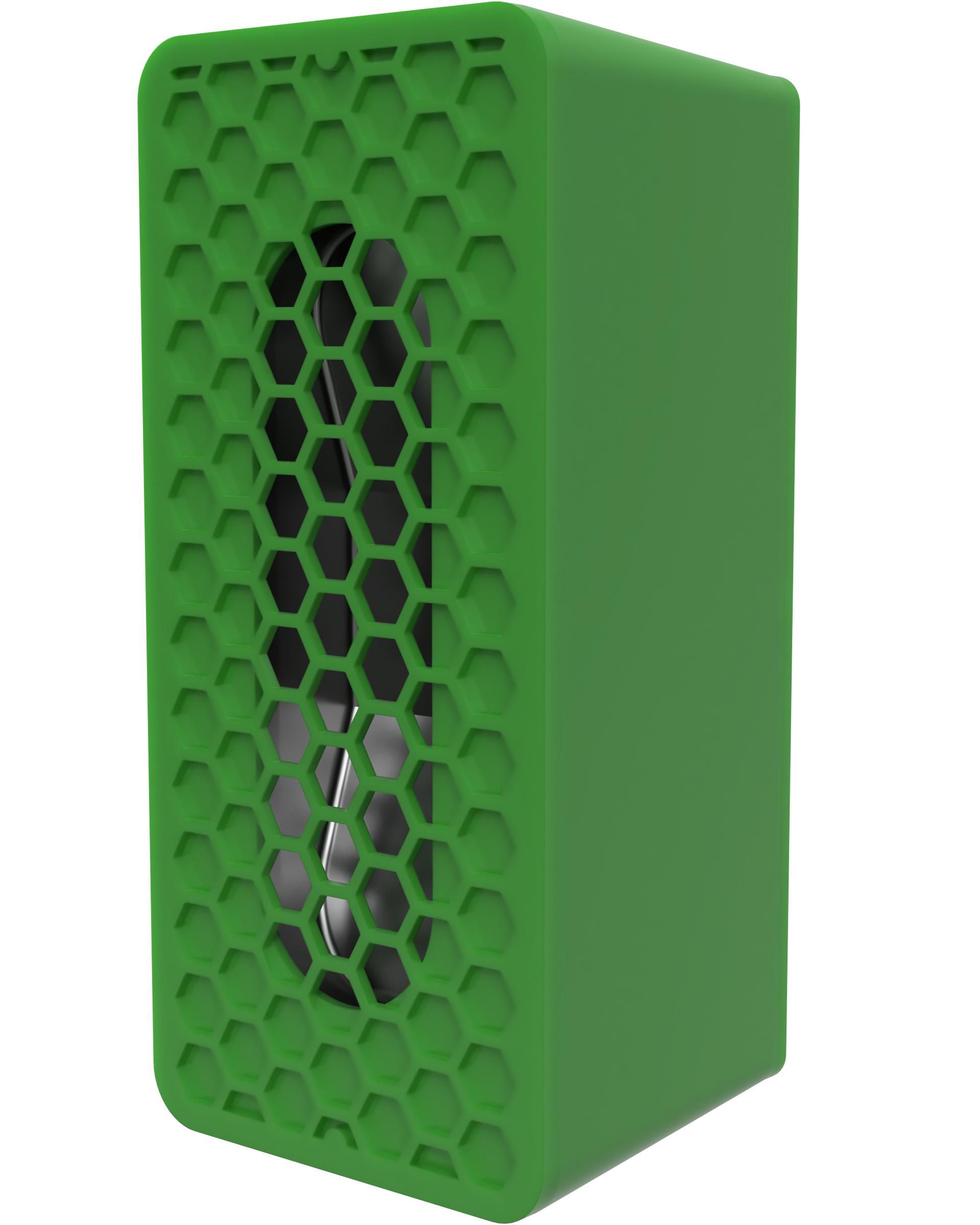

  • 扩音器主体

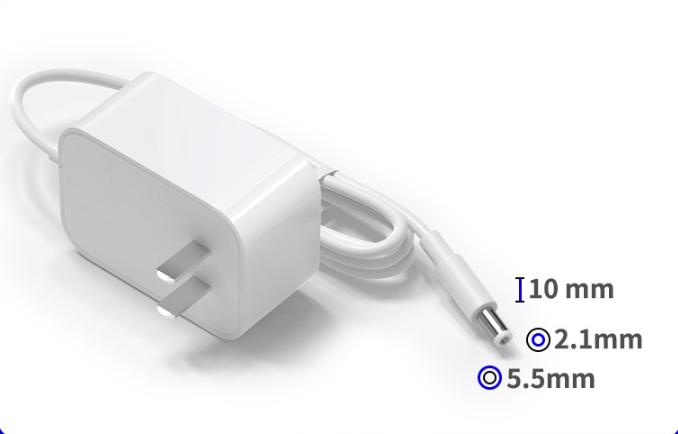

  • 电源适配器: 12V2A 5.5/2.1mm

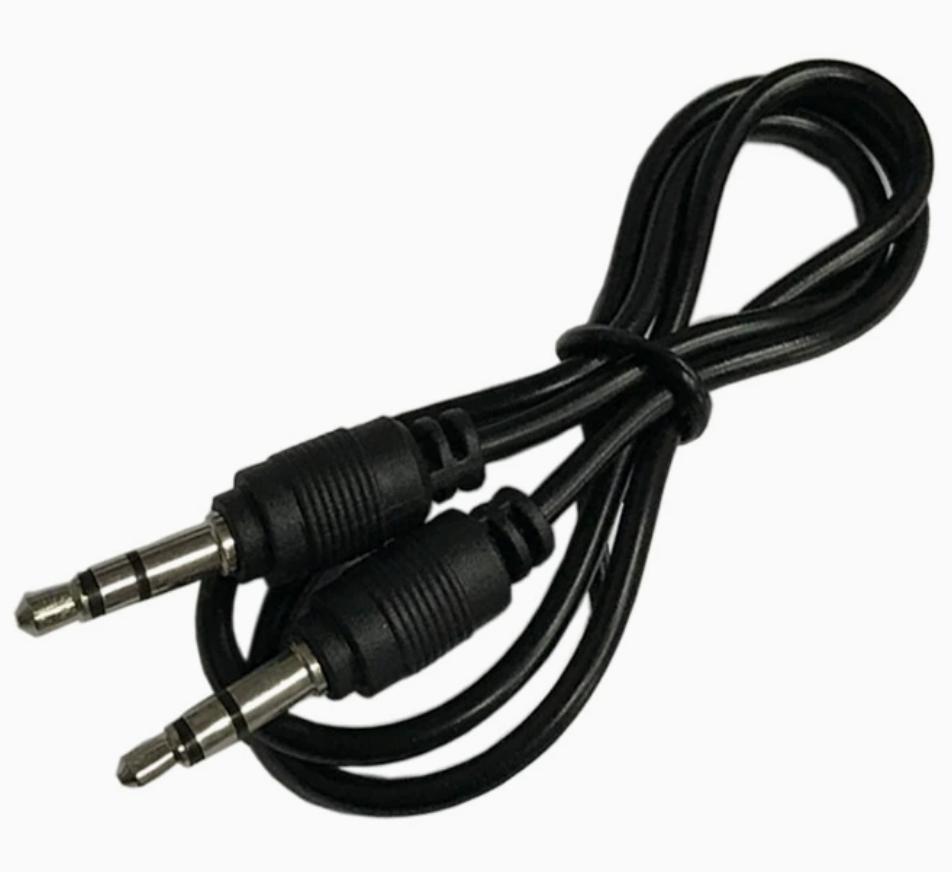

  • 音频连接线: 3.5mm 公头转公头

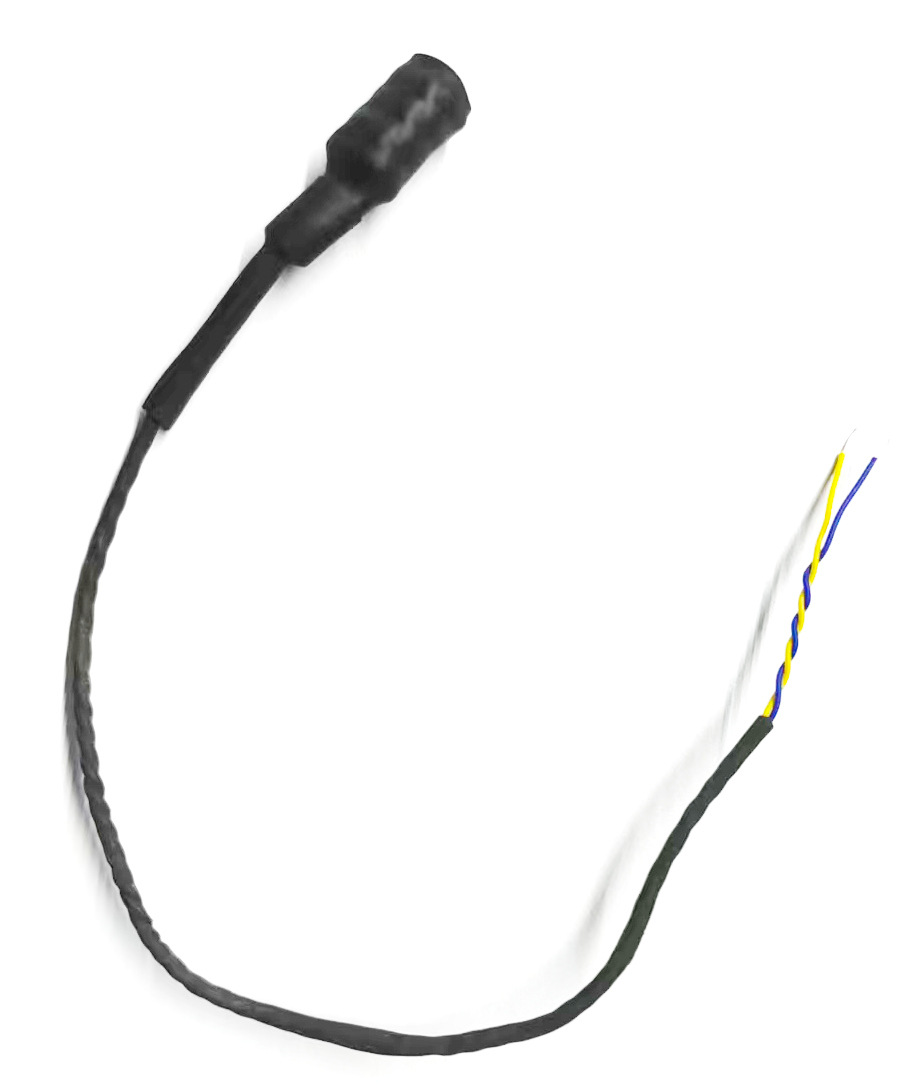

  • 喇叭线引出线: 3.5mm 母头线

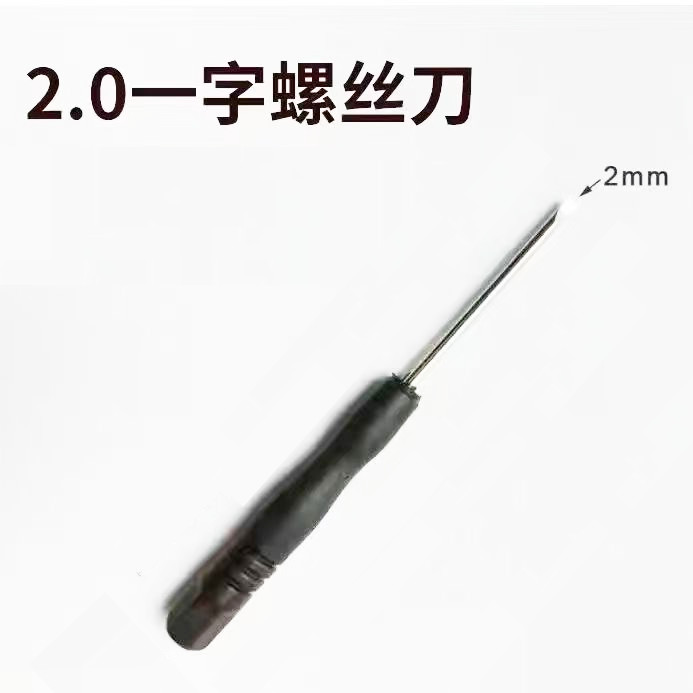

  • 音量调节小螺丝刀: 2mm

三.监控扩音器的参数? ​

音频接口通过特殊的电路设计,可以直接接入监控摄像头的输出的喇叭线.而不需要修改摄像头的其它部分.改造难度非常低.

  1. 自带有5V2A的功率输出,可以直接给监控摄像头供电.不需要单独给摄像头供电了.
  2. 使用3.5mm的音频输入接口,可以直接接入监控摄像头.
  3. 带有10W大功率的扩音单元,可以满足大部分的监控摄像头使用.
  4. 待机电流只有40mA,可以长时间待机.待机没有电流声.
  5. 兼容性非常高,可以兼容大部分的监控摄像头,尤其是萤石摄像头
  6. 扩音器尺寸: 179 x 85 x 73mm

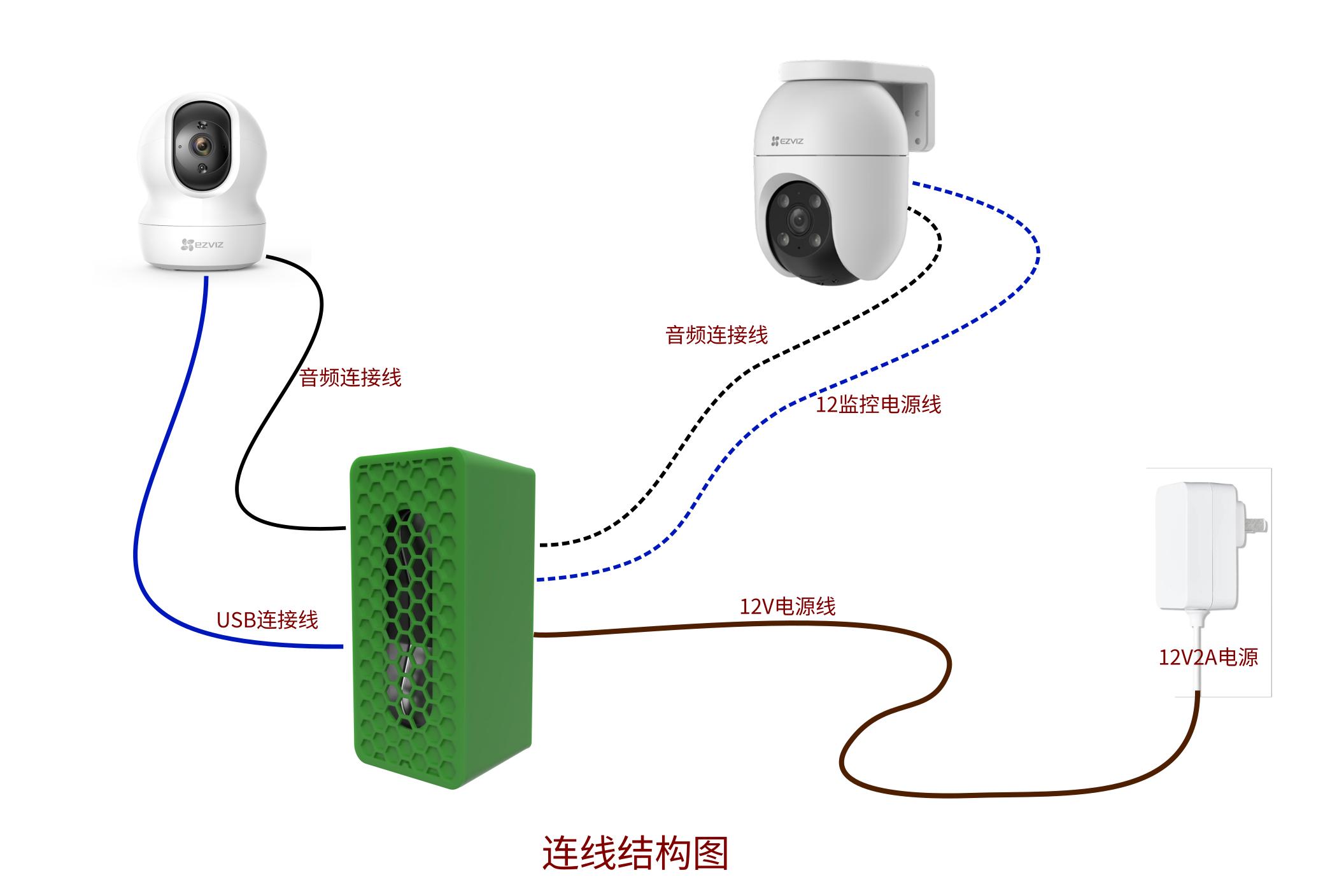

四.监控扩音器如何连接? ​

  1. 将监控摄像头原始的喇叭线引出来(同时保留与原始喇叭线的连接线),接入监控扩音器的音频输入接口.
  2. 将12V的电源线接入监控扩音器的电源输入输出接口1或电源输入输出接口2 .
  3. 对于使用USB供电的监控摄像头,将使用USB线接入监控扩音器的USB电源输出接口.给监控摄像头的供电.
  4. 对于12V供电的监控摄像头,将12V的电源线接入监控扩音器的电源输入输出接口1或电源输入输出接口2 .给监控摄像头的供电.

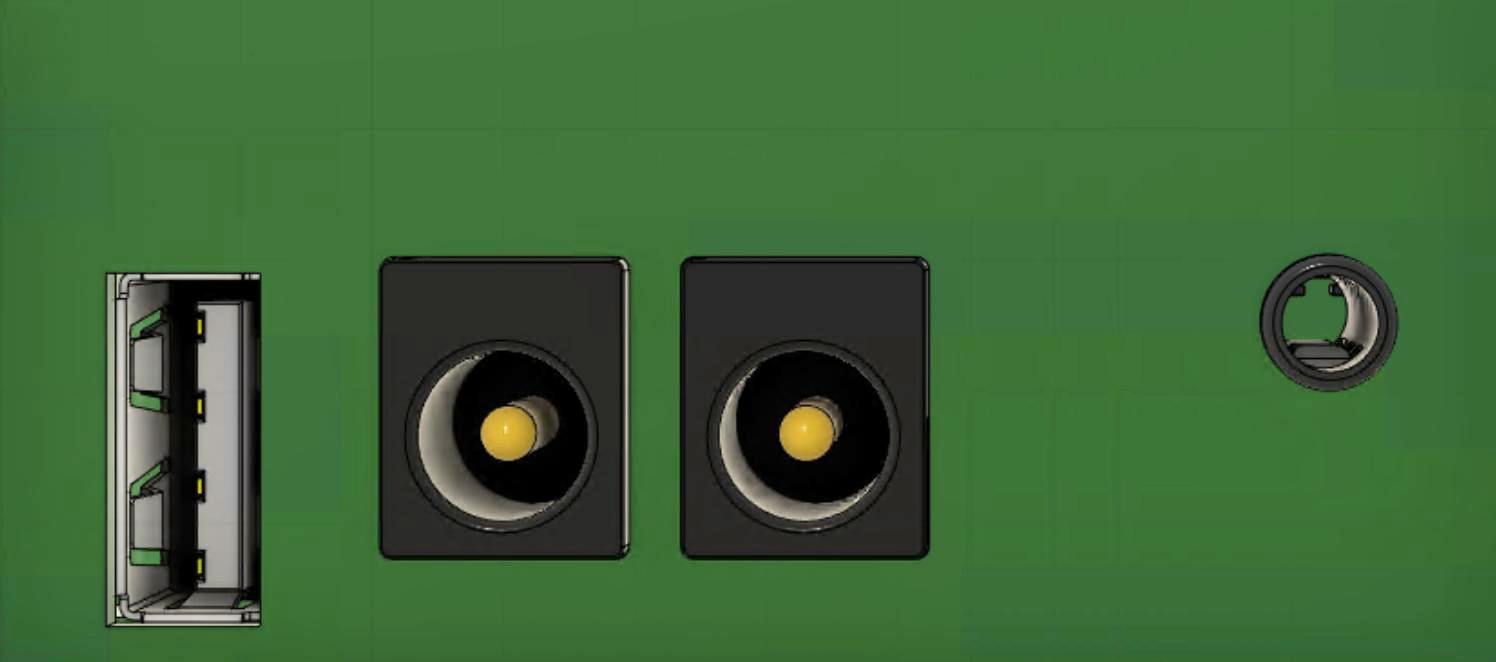

五.监控扩音器接口说明? ​

  1. USB电源输出接口: 标准 USB-A 母座
  2. 电源输入/输出接口1: DC 5.5/2.1mm
  3. 电源输入/输出接口2: DC 5.5/2.1mm
  4. 音频输入接口: 3.5mm

六.监控扩音器如何调节音量? ​

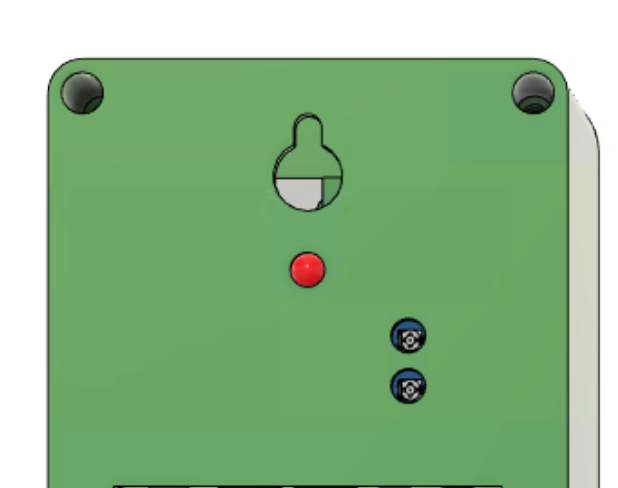

扩音器的背部有两个调节音量的按钮,点击按钮,可以调节音量.

  • 将调节音量的按钮,使用扁平的螺丝刀沿顺时针方向旋转,可以调大音量.反之,可以调小音量.
  • 在调节音量时,要保证两个按钮的旋转角度要一致,否则可能出现杂音.
  • 在监控头 未开启播报 时, 旋转两个旋钮,直到杂音最少,此时便达到了音量平衡.

七.监控摄像头如何改造? ​

视频教程: ​

文字教程: ​

由于监控摄像头的喇叭都不会将信号引出,所以我们需要自己动手将音频信号引出.方法也很简单就是拆开摄像头,找到喇叭,将两根喇叭线与给的喇叭引出线连接起来就可以了.

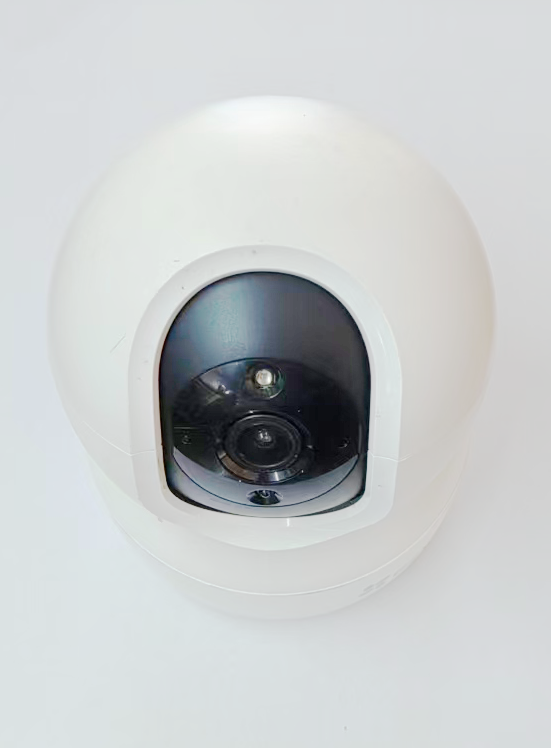

  • 准备好可以对讲用的监控摄像头.

    注意: 监控摄像头需要支持对讲功能,否则无法使用.

  • 将监控摄像头拆开,找到喇叭.

    拆开后,我们发现一个黑色的圆形的喇叭,不同的摄像头,喇叭的位置和大小形状可能不一样,需要自己确定. 而且我们也能找到与喇叭连接的两根线,下面我们将这两个线与给的喇叭引出线连接起来.

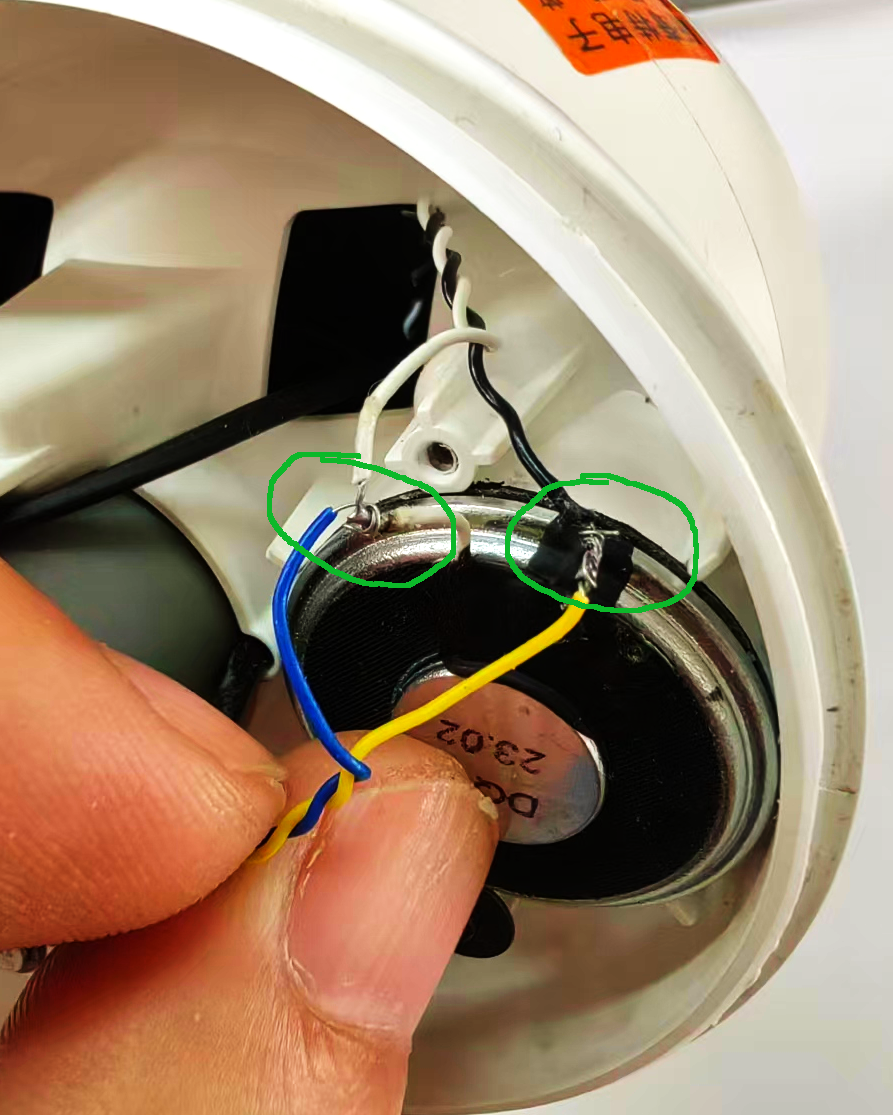

  • 将喇叭线与给的喇叭引出线连接起来.

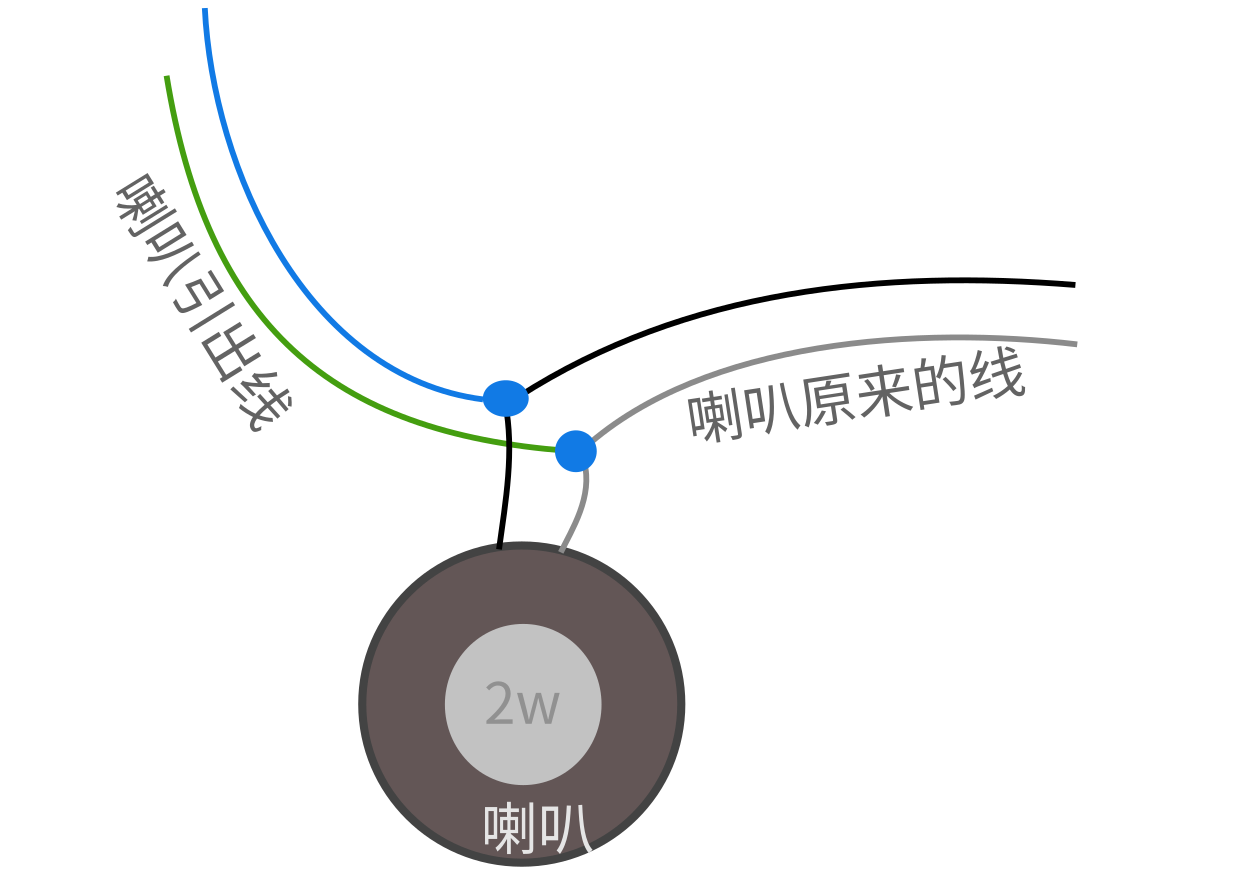

    将喇叭原来的线中间位置去掉一段绝缘皮,分别与给的喇叭引出线连接起来.
    注意:连接后一定要使用胶带将连接位置包起来,以免短接,造成驱动损坏.

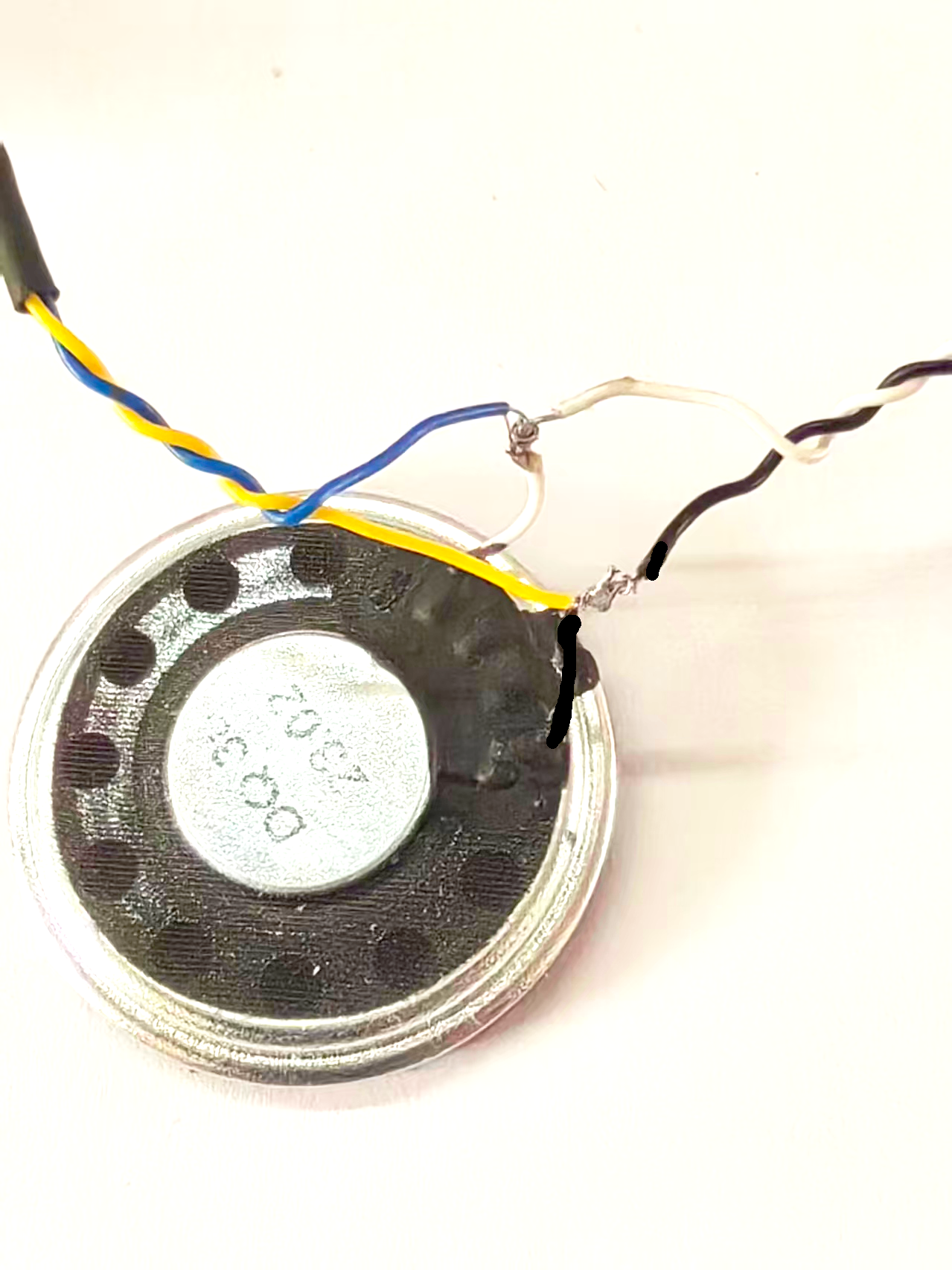

  • 再来个特写,为方便看,我把喇叭拿出来,仔细查看连接方法.

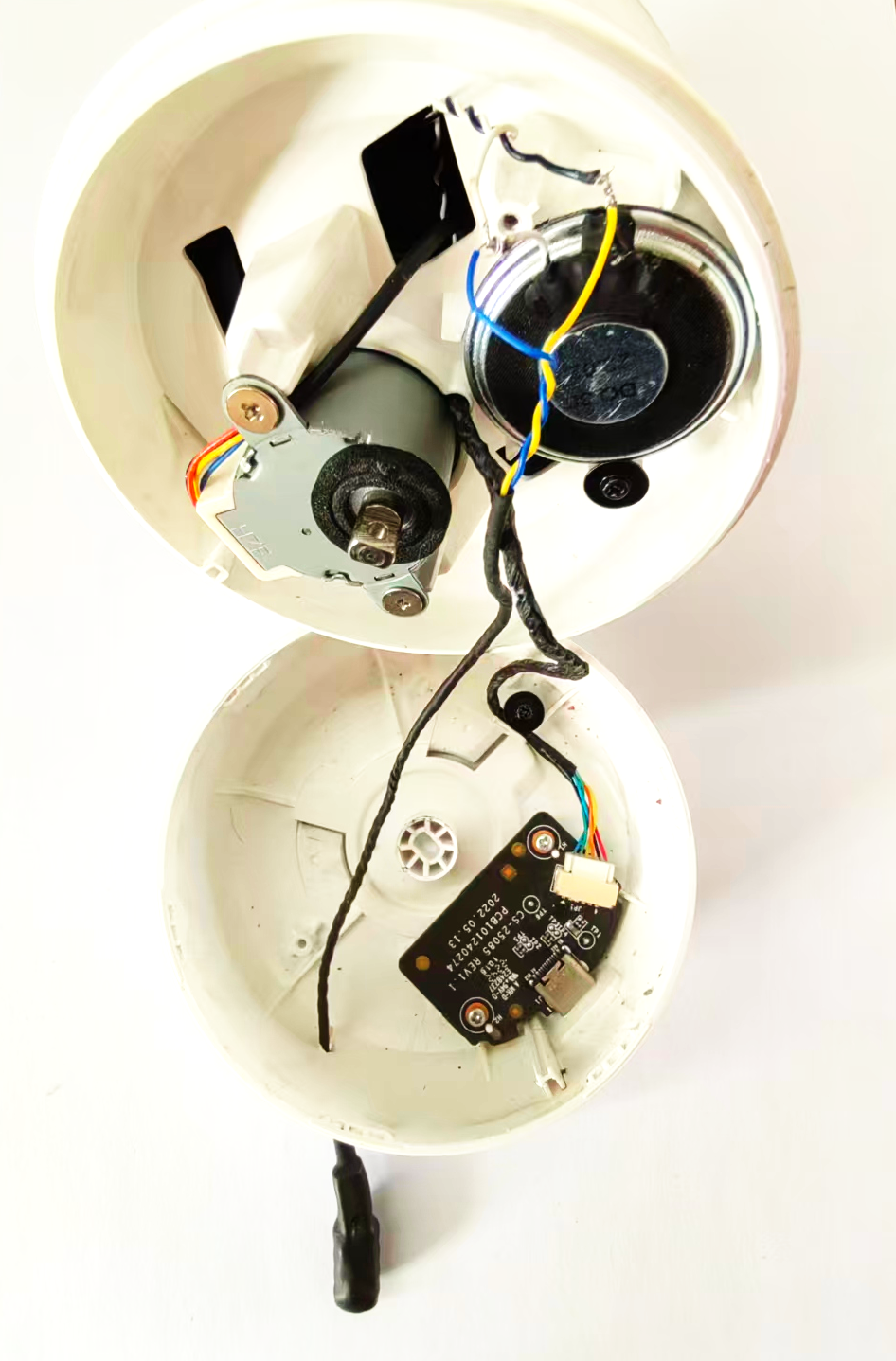

  • 再来一个全景图片,了解一下整个过程.

    在连接喇叭引出线时,一定要提前在外壳上打好引出孔的位置,并穿过引出孔,再接线.

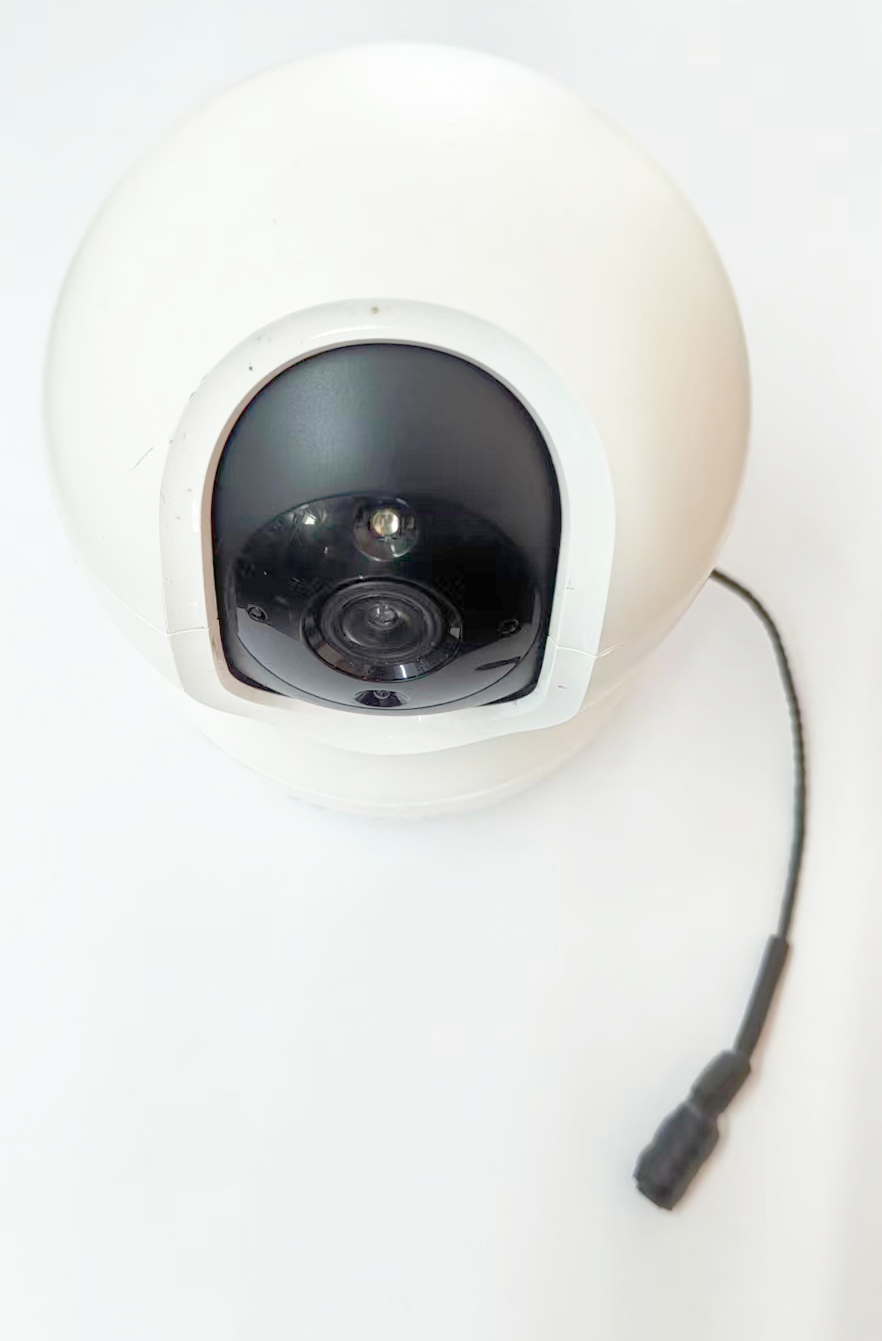

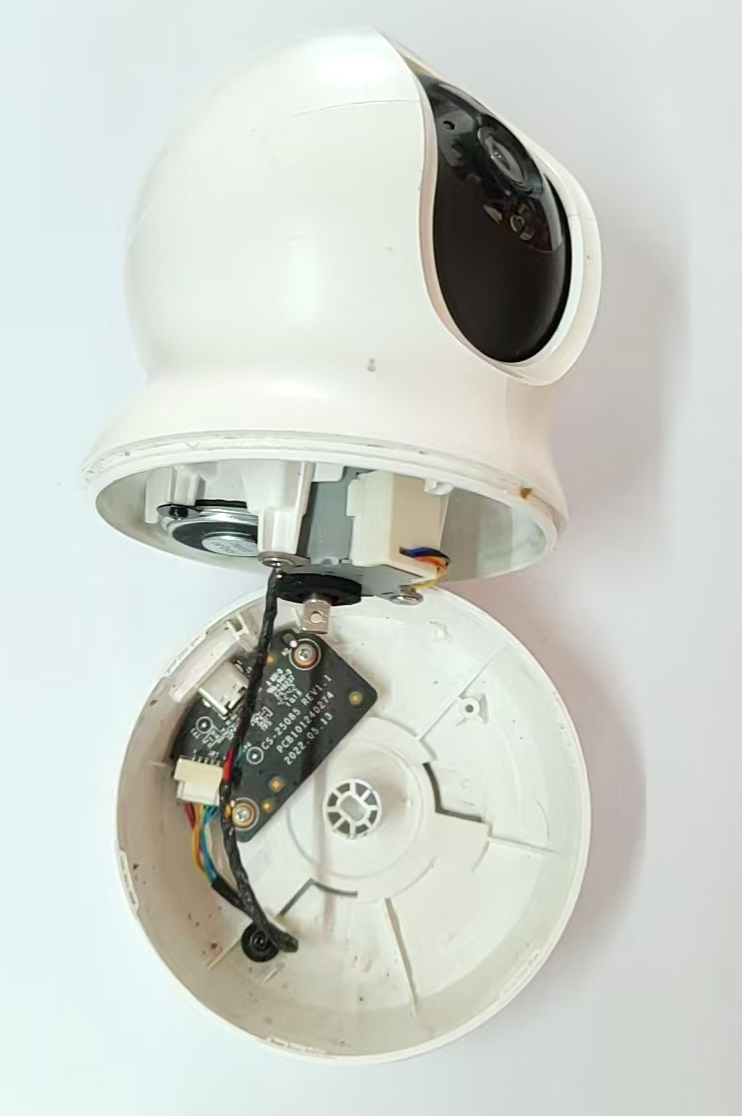

  • 最后,将摄像头重新组装完成后的图片.

    改造完成后,将摄像头重新组装完成.此时摄像头就多出一个小尾巴.

八.监控扩音器相关疑问? ​

  • 电源适配器的引线太短,能否延长?
    可以延长,但是需要自己动手改造. 商家也可以给改造好,需要先跟商家确认.

  • 监控摄像头我不会改造,怎么办?
    如果用户不会改造摄像头,也可以让商家帮你改造.需要支付来回运费及少部分改造费用,最好是自己改造,因为本来就很简单. 商家同时也提供改造好的全套配件及摄像头,需要先跟商家确认.

  • 能否直接提供摄像头以及改造好的全套配件?
    可以提供,但是需要先跟商家确认. 商家可以提供改造好的全套配件,需要先跟商家确认. 也可以用户自己采购摄像头直接发到商家这里,改造后,再一起发给用户.

  • 监控扩音器的外观还有其它的颜色吗?
    有多个颜色可供选择.

    • 绿色: 最常见的颜色.
    • 黑色: 最常见的颜色.
    • 橙色: 需要在购买之前,与商家确认.
    • 白色: 需要在购买之前,与商家确认.
    • 其它颜色: 需要在购买之前,与商家确认,支持定制.
